裝上智慧的眼睛 讓斷點無處遁形 ——視覺檢測系統在線纜行業的應用

在江蘇xx電纜公司的電纜絞合生產車間

          賽摩電纜絞合視覺檢測系統的大眼睛

             正直直的盯著高速旋轉的絞合線

                不能眨眼，不能打瞌睡

        哪怕是一秒鐘的走神都會讓斷點僥幸逃脫

               這雙不知疲倦的智慧之眼

                   讓斷點無處遁形??！

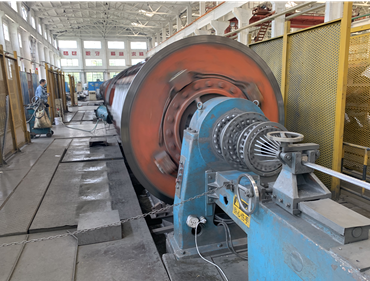

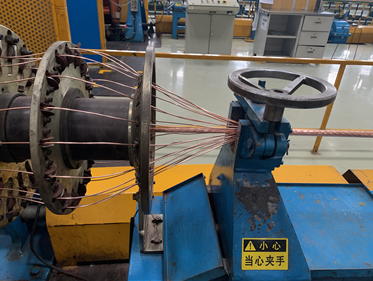

江蘇XX電纜公司視覺檢測生產現場

            基于信息化影像技術的斷點檢測原理

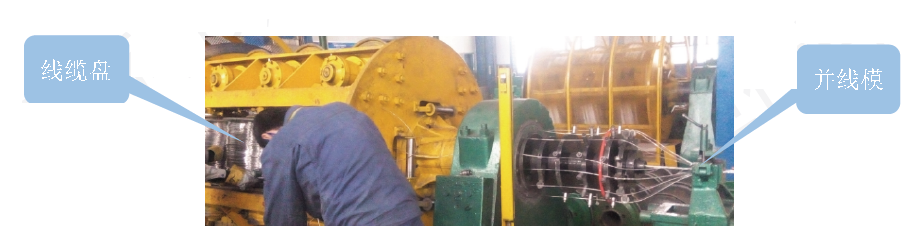

1、銅鋁線在絞線過程中，不可避免的會發生意外斷線，斷點可能在線纜盤到并線模的任意位置。

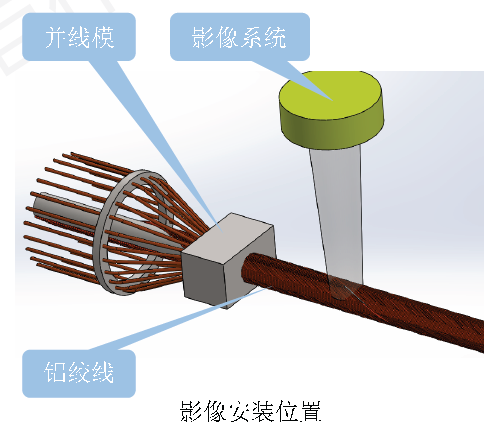

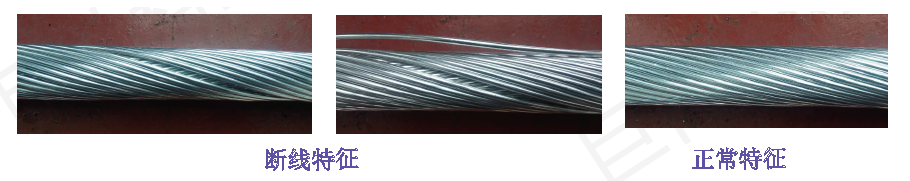

2、銅鋁線過了并線模之后就不會再斷，因此在并線模之后設置影像檢測系統就不會漏掉任何斷點，當檢測到斷線特征后，系統發出停機指令，絞線機立即停機。

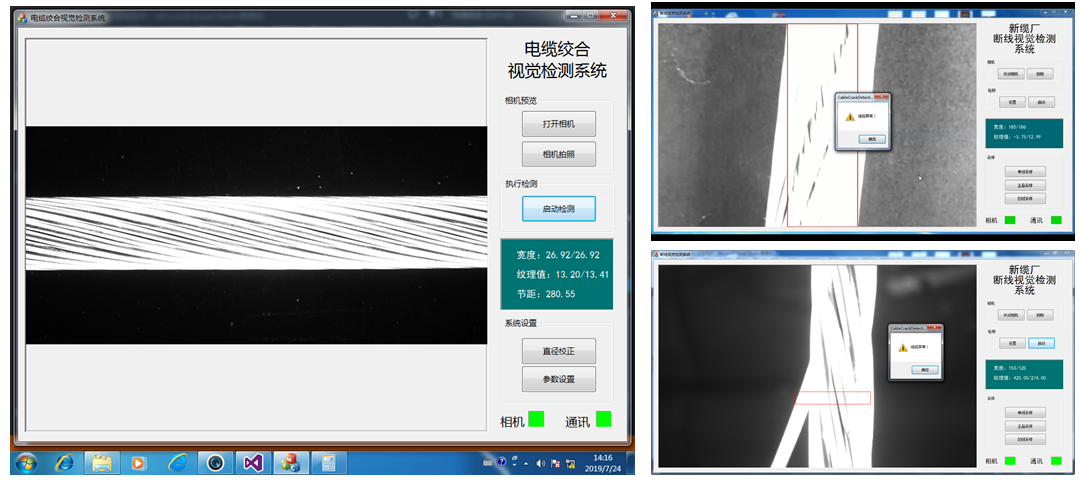

3、整個過程通過工業相機的圖像采集控制功能傳輸至視覺處理器，進行電纜狀態判斷，并作出相應處理。

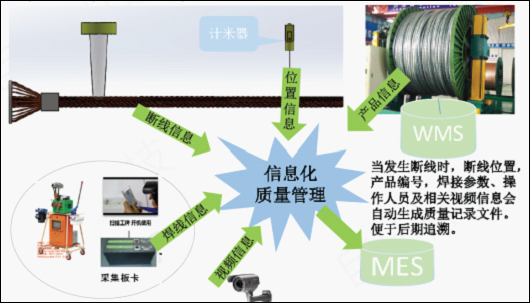

4、當檢測到斷點時，系統自動記錄斷點位置、產品編號、焊接參數、操作人員及相關視頻信息，生成質量追溯文件。

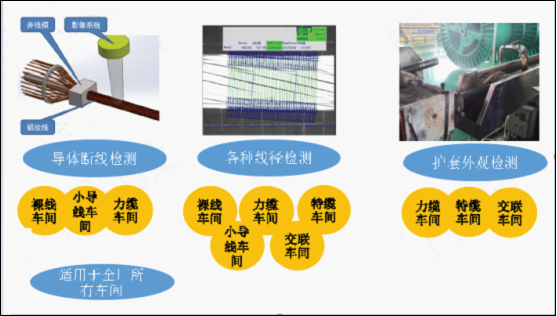

5、設備除了可以對銅鋁線進行斷線檢測外，還可以應用于各種線徑檢測和護套外觀檢測等。

     電纜絞合斷點檢測的價值和意義

1、有效避免人為檢測的質量疏漏；

2、系統發現斷點及時停機，降低了修復的難度；

3、通過檢測的產品合格率達到，保證了產品的質量；

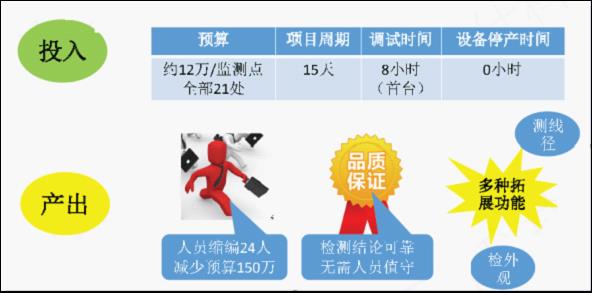

4、投入回報率高，大量縮減檢測、修復人員數量，降低不合格品回收率和廢品率；

5、信息化質量管理，系統自動記錄斷線位置、產品編號、焊接參數、操作人員及相關視頻信息，生成質量記錄文件，便于產品質量追溯。
