賽摩三埃公司在長達二十年的研究基礎上，通過大量的試驗，推出一種新的皮帶秤誤差理論——內力理論。成功地開發出新產品——陣列式皮帶秤，取得了高準確度、高穩定性、免維護的效果，使用準確誤差可長期保持在0.2%以內。

產品特點：

• 陣列式皮帶秤長期保持0.2%精度

• 新的皮帶秤誤差理論支持下的專利產品（CN200710025317.0 ）；

• 由多個稱重單元組成稱重陣列，系統準確度高；

• 具有很高的稱重穩定性，可在惡劣環境下長期可靠工作；

    陣列式皮帶秤是賽摩三埃公司根據稱重誤差理論“內內理論”和“皮帶效應理論”而研制的新型皮帶秤，并獲得國家發明專利（發明專利證書號：200710025317.0）這一發明，打破了傳統皮帶秤誤差理論的束縛，采用新的設計理念、新的產品結構和計算機軟件技術，使得皮帶秤的稱重準確度得到實質性的提高，長期穩定性得到極大地改善。這一發明，打破了全世界二十多年來在皮帶稱重技術上停滯不前的僵局，達到了較高的技術水平。

陣列式皮帶秤的定義

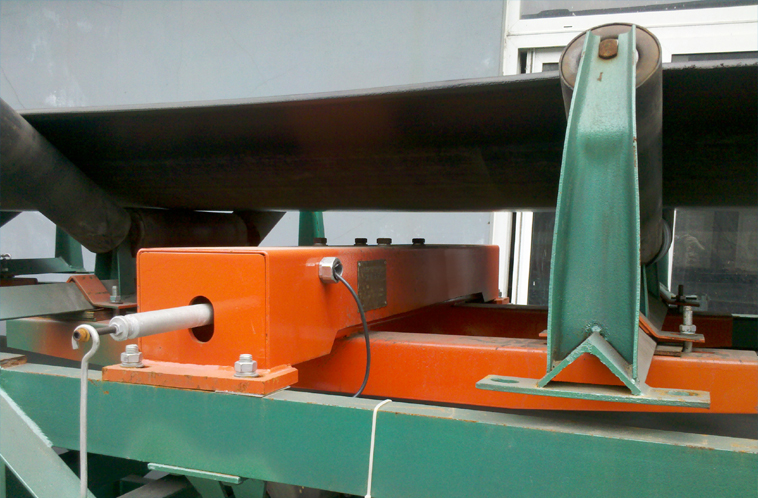

1.單點懸浮式稱重單元：以一只特制的稱重傳感器為單點支承，采用物殊的秤體結構，安裝兩組或多稱重托輥組成一個獨立的稱重單元。

2.陣列式皮帶秤：將一組（2-8只或更多）單元采用連續安裝的方式，組成一個稱重陣列。

圖一：陣列式皮帶秤框圖

陣列式皮帶秤的技術突破

技術突破一：理論刷新

摒棄傳統皮帶秤誤差理論、創建新的誤差理論，皮帶秤主要誤差源——皮帶張力影響基本消除

傳統皮帶秤誤差理論：

陣列式皮帶秤之“內力理論”：

    對一個單獨的稱重單元來說，其皮帶張力的影響和傳統皮帶秤裝態相同；在一個連續安裝的稱重陣列中，相鄰單元的皮帶張力影響相互抵消。即一個連續安裝的稱重陣列內部皮帶張力影響力成為一種“內力”，對稱重的影響為零，皮帶張力的影響陣列的出、入口處的單元。

陣列式皮帶秤之“皮帶效應理論”：

    “皮帶效應”是指皮帶的硬度、弱性等物理特性對稱重產生的效應。在皮帶張力的作用下槽形皮帶呈半剛性狀，當支承點高度不在一個準直面時，皮帶沿運行方向會產生波浪、其對稱重產生的影響稱之為“皮帶效應”。

    “皮帶效應”的影響隨皮帶的硬度、物料的流量、環境的流量、環境的溫度等因素的變化而變化。陣列式皮帶秤通過檢測、分析各單元采樣值、建立一個“皮帶效應”影響的數學模型并進行補償修正。

陣列式皮帶秤的技術突破二：結構刷新

    在“內力理論”指導下，采用與常規皮帶秤截然不同的設計理念，稱重單元整體結構十分有特點，特別適合在惡劣工況下長期工作，對提高皮帶秤的長期穩定期穩定性起到了關鍵作用。

• 單元使用一只稱重傳感器，支承兩組稱重托輥組

• 采用高抗彎性能結構設計

• 結構簡便，重量輕，現場安裝快捷、方便

• 稱重托輥組采用皮帶機原有托輥組

• 日常工作中免維護

技術突破三：單點式稱重傳感器

    陣列式皮帶秤所用稱重傳感器為經多方研究成功的特制專用傳感器，傳感器具有抗水平力、偏載等多項良好性能指標，與陣列式結構結合，整體性能大大提升。

技術突破四：傳感器溫度補償技術

• 傳感器使用前經過全面篩選，進行多項性能試驗，確保符合質量要求。

• 傳感器全部經過帶載荷寬范圍溫度試驗，試驗過程通常達48小時以上。

• 傳感器在整個溫度范圍內的零點、靈敏系數、滯后等均列入運算補償內容，極大地提高了陣列式皮帶秤的長期穩定性。

• 經補償?shù)膫鞲衅骺稍诟鞣N環境溫度下保持其準確性。

技術突破五：皮帶測速方式

• 上置式安裝

• 直接測量稱量段皮帶速度

• 雙幅大盤結構

• 具有極小的測速誤差

技術突破六：功能強大的軟件

• 張力補償修正——對出入口單元張力影響補償修正

• 溫度補償修正——對傳感器因環境溫度變化影響補償修正

• “皮帶效應”補償修正——對“皮帶效應”影響補償修正

• “拉格朗日”線性修正——對大小流量非線性影響修正

• 故障早期偵測、預警、故障單元自動切除

技術突破七：標定簡易方便，可實現掛碼標定

    在內力理論及皮帶效應理論及各種補償修正軟件的支持下，陣列式皮帶秤的長期穩定性取得革命性的突破，無需通過頻繁地實物檢定來保持皮帶秤的準確度。同時由于消除了皮帶張力及皮帶效應的影響，陣列式皮帶秤可以采用簡單方便的掛碼標定法。

技術突破八：遠程工程師診斷系統

    基于“物聯網”技術的ZLENT無線遙測、遙訊、遙控遠程工程師診斷系統，可對用戶進行：設備故障診斷、預警及排除等延伸服務。

ZLNET系統組成：

SA/ICS-ZL-I陣列式皮帶秤

• 八路獨立的稱重傳感器輸入　　　　　　　　　　　　　　　　

• 二路獨立的高速脈沖輸入

• 八個可編程開關量輸入

• 二路可編程電流輸出

• 正壓式稱重單元

SA/ICS-ZL-Ⅱ陣列式皮帶秤

• 八路獨立的稱重傳感器輸入 ☆二路獨立的高速脈沖輸入

• 八個可編程開關量輸入 ☆RS232通訊接口、隔離的RS485通訊接口、以太網通訊

• 反拉式稱重單元——無積料、免維護 ☆通訊協議支持：Modbus ASC、Modbus TCP 、Profibus-DP、Ethernet/IP

陣列式皮帶秤的優點

• 稱重精度明顯提高并有良好的長期穩定性。

• 對稱重單元?jiǎng)偠纫蟠蟠蠼档?，重量減輕

• 有效抑制皮帶張力變化的影響，對安裝位置要求放寬

• 單支承去除結構變形產生的干涉

• 對稱重托輥共面性要求降低

• 維護量極小。托輥沾料無影響

• 適用于貿易結算和比較重要的散裝物料計量

• 有系統遠程專家診斷、排除、可實現故障遠程專家早期診斷、預警、排除

陣列式皮帶秤的優點參數
